Als Lieferant von Führungsstangenförderbändern ist eine der am häufigsten gestellten Fragen, die mir gestellt werden, die nach dem minimalen Biegeradius dieser Bänder. Das Verständnis des minimalen Biegeradius ist entscheidend für die Gewährleistung des ordnungsgemäßen Betriebs, der Langlebigkeit und der Effizienz von Fördersystemen. In diesem Blogbeitrag werde ich mich mit dem Konzept des minimalen Biegeradius von Führungsstangenförderbändern, den Faktoren, die ihn beeinflussen, und der Frage, warum er in verschiedenen industriellen Anwendungen wichtig ist, befassen.
Was ist der minimale Biegeradius?
Der minimale Biegeradius eines Führungsstangenförderbandes bezieht sich auf den kleinsten Radius, um den ein Band gebogen werden kann, ohne dass es zu erheblichen Schäden oder Leistungseinbußen kommt. Wenn ein Förderband um eine Riemenscheibe oder eine Kurve gebogen wird, unterliegt es Spannungen und Belastungen. Wenn der Biegeradius zu klein ist, kann es zu Problemen wie Rissen, Delaminierung oder übermäßigem Verschleiß des Bandes kommen, was zu einem vorzeitigen Ausfall des Bandes und kostspieligen Ausfallzeiten des Fördersystems führen kann.
Faktoren, die den minimalen Biegeradius beeinflussen
Gürtelmaterial

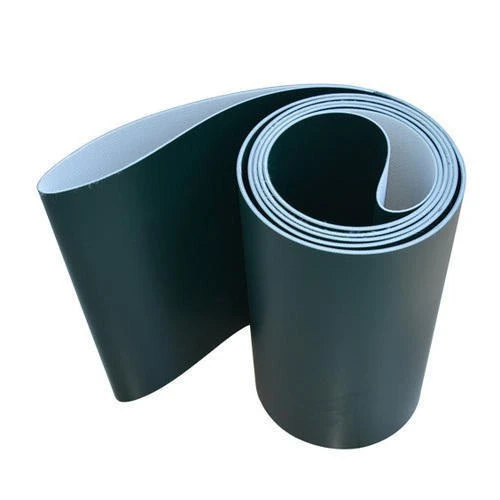

Das Material des Führungsschienenförderbandes bestimmt maßgeblich dessen minimalen Biegeradius. Verschiedene Materialien weisen unterschiedliche Grade an Flexibilität und Elastizität auf. Beispielsweise sind Gummiförderbänder im Allgemeinen flexibler als PVC-Förderbänder. Gummi kann aufgrund seiner hohen Elastizität stärkeren Biegungen standhalten, ohne Schaden zu nehmen. Andererseits bieten PVC-Bänder zwar eine hervorragende chemische Beständigkeit und geringe Reibung, können aber aufgrund ihrer geringeren Flexibilität einen größeren Mindestbiegeradius aufweisen. UnserPU-Förderbandist für seine gute Flexibilität bekannt, die im Vergleich zu einigen anderen Materialien einen relativ kleineren Mindestbiegeradius ermöglicht, wodurch es für Anwendungen mit engen Kurven geeignet ist.
Riemendicke
Dickere Riemen haben typischerweise einen größeren Mindestbiegeradius als dünnere Riemen. Dies liegt daran, dass die inneren Spannungen und Dehnungen bei einem dünneren Riemen beim Biegen gleichmäßiger verteilt werden. Bei einem dickeren Riemen muss beim Biegen mehr Material verformt werden, was zu höheren Spannungskonzentrationen an den Innen- und Außenkanten der Biegung führen kann. Daher erfordert ein Förderband mit dickeren Führungsschienen einen größeren Radius, um Schäden zu vermeiden. Bei der Auswahl eines Riemens für eine Anwendung mit besonderen Biegeanforderungen ist es wichtig, die Dicke des Riemens sorgfältig zu berücksichtigen.
Design der Führungsschiene
Auch die Gestaltung der Führungsschienen am Förderband hat Einfluss auf den Mindestbiegeradius. Führungsstangen dienen dazu, das Band in der Mitte des Fördersystems zu halten und ein Abrutschen zu verhindern. Wenn die Führungsschienen jedoch zu steif sind oder einen großen Querschnitt haben, können sie die Biegefähigkeit des Bandes einschränken. Eine gut konstruierte Führungsschiene sollte flexibel genug sein, um der Krümmung des Bandes zu folgen, ohne übermäßige Belastung zu verursachen. UnserSortierförderbandverfügt über flexible Führungsstangen, die einen kleineren minimalen Biegeradius ermöglichen und gleichzeitig eine hervorragende Spurführungsleistung gewährleisten.
Betriebsbedingungen
Die Betriebsbedingungen des Fördersystems, wie Temperatur und Last, können sich auf den minimalen Biegeradius auswirken. Hohe Temperaturen können dazu führen, dass das Riemenmaterial weicher und biegsamer wird, wodurch sich der minimale Biegeradius verringern kann. Umgekehrt können niedrige Temperaturen den Riemen spröder machen und den Mindestbiegeradius erhöhen. Darüber hinaus können starke Belastungen des Riemens die Belastung beim Biegen erhöhen, sodass ein größerer Mindestbiegeradius erforderlich ist, um Schäden zu vermeiden. In einer Kühllagerumgebung muss der Riemen beispielsweise möglicherweise mit einem größeren Mindestbiegeradius konstruiert werden, um der verringerten Flexibilität bei niedrigen Temperaturen Rechnung zu tragen.
Warum der minimale Biegeradius wichtig ist
Systemeffizienz
Ein Förderband, das über seinen minimalen Biegeradius hinaus gebogen ist, kann zu erhöhter Reibung zwischen dem Band und den Riemenscheiben oder Führungen führen. Diese erhöhte Reibung führt zu einem höheren Energieverbrauch und kann auch dazu führen, dass der Riemen schneller verschleißt. Indem sichergestellt wird, dass das Band innerhalb seines empfohlenen minimalen Biegeradius betrieben wird, kann das Fördersystem effizienter laufen, wodurch Energiekosten und Wartungsaufwand gesenkt werden.
Langlebigkeit des Gürtels
Der Betrieb eines Führungsstangenförderbandes innerhalb seines minimalen Biegeradius trägt dazu bei, seine Lebensdauer zu verlängern. Wenn der Riemen zu stark gebogen wird, kann es zu inneren Schäden wie Rissen oder Delaminationen kommen. Diese Schäden können sich im Laufe der Zeit ausbreiten und zum Ausfall des Riemens führen. Durch die Einhaltung des empfohlenen Mindestbiegeradius kann der Riemen den Belastungen im Normalbetrieb über einen längeren Zeitraum standhalten, wodurch die Häufigkeit des Riemenwechsels verringert wird.
Produktqualität
In Branchen, in denen das Förderband zum Transport empfindlicher oder präziser Produkte wie Elektronik oder Lebensmittel verwendet wird, ist die Einhaltung des richtigen Mindestbiegeradius für die Produktqualität von entscheidender Bedeutung. Ein durch übermäßige Biegung beschädigter Riemen kann Vibrationen oder ungleichmäßige Bewegungen verursachen, die zu Schäden an den transportierten Produkten führen können. Die Sicherstellung, dass das Band innerhalb seines minimalen Biegeradius arbeitet, trägt dazu bei, einen reibungslosen und stabilen Transportprozess aufrechtzuerhalten und die Qualität der Produkte zu schützen.
Berechnung und Bestimmung des minimalen Biegeradius
Die Bestimmung des minimalen Biegeradius eines Führungsstangenförderbandes ist nicht immer einfach. Oft ist eine Kombination aus theoretischen Berechnungen und praktischen Tests erforderlich. Riemenhersteller geben in der Regel Richtlinien basierend auf Material, Dicke und Design des Riemens vor. Diese Richtlinien können als Ausgangspunkt für die Bestimmung des geeigneten Mindestbiegeradius für eine bestimmte Anwendung verwendet werden.
In einigen Fällen kann es erforderlich sein, Tests vor Ort durchzuführen, um sicherzustellen, dass das Band innerhalb des erforderlichen Biegeradius problemlos funktionieren kann. Dies kann die Installation eines Testbandes und die Überwachung seiner Leistung unter tatsächlichen Betriebsbedingungen umfassen. Wenn Anzeichen von Beschädigung oder übermäßigem Verschleiß festgestellt werden, muss der Biegeradius möglicherweise angepasst werden.
Anwendungen und Überlegungen
In verschiedenen Branchen variieren die Anforderungen an den Mindestbiegeradius von Führungsstangenförderbändern. In der Automobilindustrie werden beispielsweise häufig Förderbänder zum Transport schwerer Teile entlang komplexer Montagelinien eingesetzt. Diese Bänder müssen sich um enge Kurven biegen lassen, um in den begrenzten Raum der Produktionsanlage zu passen. UnserGrünes PVC-Förderband mit Leitblechen und Führungsstreifen für die Materialtransportindustriekönnen an die spezifischen Biegeanforderungen von Automobilmontagelinien angepasst werden und sorgen so für einen reibungslosen und effizienten Betrieb.
In der Lebensmittelindustrie werden Förderbänder verwendet, um Lebensmittelprodukte von einer Verarbeitungsstation zur anderen zu transportieren. Diese Bänder müssen strenge Hygienestandards erfüllen und sich auch um Kurven biegen lassen, ohne dass die Lebensmittel beschädigt werden. Ein kleinerer Mindestbiegeradius kann kompaktere Fördererkonstruktionen ermöglichen, die häufig in Lebensmittelverarbeitungsbetrieben mit begrenztem Platzangebot bevorzugt werden.
Abschluss
Das Verständnis des minimalen Biegeradius von Führungsschienenförderbändern ist für die ordnungsgemäße Konstruktion, den Betrieb und die Wartung von Fördersystemen von entscheidender Bedeutung. Durch die Berücksichtigung von Faktoren wie Bandmaterial, Dicke, Führungsschienendesign und Betriebsbedingungen können Sie sicherstellen, dass das Band innerhalb des empfohlenen Mindestbiegeradius verwendet wird. Dies verbessert nicht nur die Effizienz und Langlebigkeit des Fördersystems, sondern schützt auch die Qualität der transportierten Produkte.
Wenn Sie auf dem Markt für Führungsschienenförderbänder tätig sind und Hilfe bei der Auswahl des richtigen Bandes für Ihre Anwendung benötigen oder Fragen zum Mindestbiegeradius haben, können Sie sich gerne an uns wenden. Unser Expertenteam steht Ihnen gerne mit professioneller Beratung und qualitativ hochwertigen Produkten zur Verfügung, die Ihren spezifischen Anforderungen gerecht werden.
Referenzen
- Conveyor Belt Handbook, herausgegeben von einem führenden Förderbandhersteller
- Branchenforschungsberichte zu Förderbandtechnologie und -leistung
